Пропорциональные гидрораспределители РС70 1-8 секций

Описание и технические особенности гидрораспределителей РС 70

Гидрораспределитель РС70 используется для регулирования силы и направления движения гидравлической жидкости между следующими компонентами: 1) генераторами напора (гидронасосы); 2) потребителями напора (гидроцилиндры, двигатели и т.п.); и 3) баком.

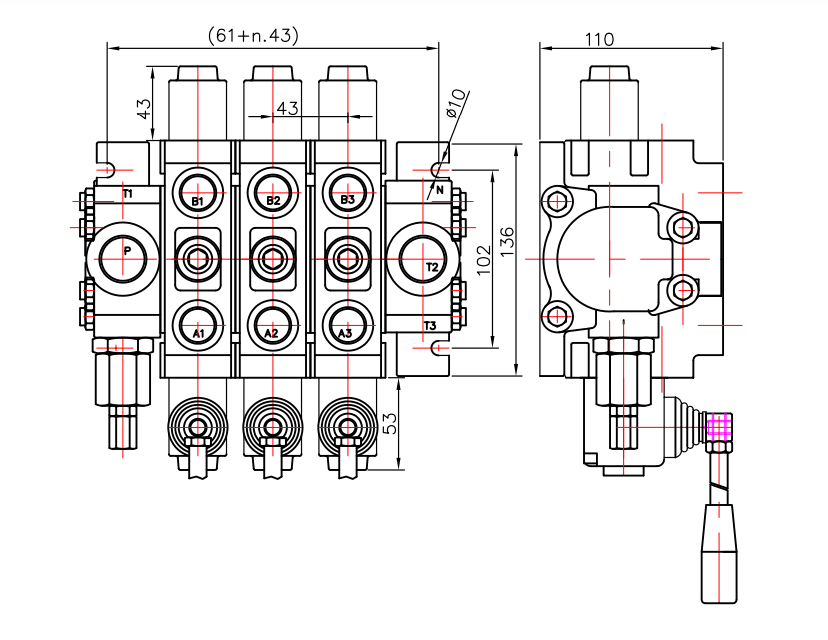

РС 70 представляет собой пропорциональный секционный гидрораспределитель с ручным управлением. Конструкция подразумевает от 1 до 8 секций. Крепление РС70 происходит на 3 болта М8.

Распределитель имеет напорную, сливную и рабочие секции, которые соединяются с помощью стяжных винтов или шпилек.

Напорная секция имеет предохранительный клапан. В ней также размещены напорный порт Р и сливной порт Т1.

Сливная секция имеет порт Т2 – для объединения потока от рабочих секций на слив; заглушенный дублирующий порт Т3; а также порт N (для последовательного соединения двух или более гидрораспределителей) и обратный клапан.

В рабочих секциях размещены золотники. Производитель стремятся к достижению высокой точности деталей, и в первую очередь, золотников. Их тщательное вытачивание и подгонка обеспечивают практически полное отсутствие потерь рабочей жидкости при рабочих показателях давления. Порты А и В размещаются в рабочих секциях гидрораспределителя.

Пропускная способность распределителей РС70 составляет 70 л/мин. Они способны работать в температурном режиме от -40 до +60°C. В качестве рабочей жидкости для этого вида распределителей производитель рекомендует использовать гидравлическую жидкость на основе минерального масла или гидравлическое масло. Рекомендуемая кинематическая вязкость рабочей жидкости должна составлять 20…100 мм²/с, а уровень фильтрации – 10 до NAS 1638.

Распределители РС70 эксплуатируются в температурном режиме от -15 до +80°C. Величина максимального рабочего давления составляет для портов А и В 300 бар, для порта Р – 250, а для порта Т – 50 бар. В ходе эксплуатации допустимой величиной потерь гидравлической жидкости для PC70 считается 18 см³/мин при давлении 120 бар.

Среди преимуществ гидрораспределителя PC70 выделяют его высокую точность и универсальность. Он может использоваться на разных типах грузовых автомобилей, спецтехники (экскаваторов, бульдозеров, погрузчиков и т.п.) и промышленных станков. Таким образом, этот вид гидравлических распределителей применяют в широком спектре отраслей народного хозяйства.

Какие параметры нужно учитывать при покупке гидрораспределителя

Покупая гидрораспределитель следует обращать внимание на следующие технические характеристики:

1. Объем расхода гидравлической жидкости (в литрах в минуту) – это определяет необходимую мощность распределителя для удовлетворения вашей потребности в жидкости.
2. Рабочее давление и максимальное давление (в барах) – это показатели, указывающие на максимальный уровень давления, с которым распределитель может работать без проблем.
3. Количество секций – определяет, сколько независимых каналов для контроля жидкости есть у распределителя. Этот показатель определяется особенностью гидросистемы спецтехники, для которой покупается гидрораспределитель, и потребностью в нескольких направлениях управления техникой (например, выдвижением аутригеров, телескопированием стрелы, подъемом грузовой корзины и т.п.)
4. Тип управления гидрораспределителем: ручное, электрическое или дублированное управление. Выбор зависит от удобства и требований системы.
5. Тип присоединения к баку, насосу и исполнительному механизму. Важно учитывать, каким образом распределитель будет подключен к разным компонентам системы.

Учет этих параметров поможет вам выбрать гидрораспределитель, отвечающий требованиям гидросистемы Вашей техники.
