АІР56 В4 (0.18 кВт, лапи+фланець)

Технічні характеристики

Потужність - 0,18 кВт

Частота обертання вала - 1500 об/хв

Напруга мережі - 220 В (220/380)

Номінальний струм - 0,7 А

Частота мережі - 50 Гц

Число полюсів - 4

Ступінь захисту - IP55

Ізоляція класу нагрівостійкості - F (155 ° C)

Кліматичне виконання - У2

Спосіб монтажу - IM 2081 (лапа + фланець)

Вага - 6 кг

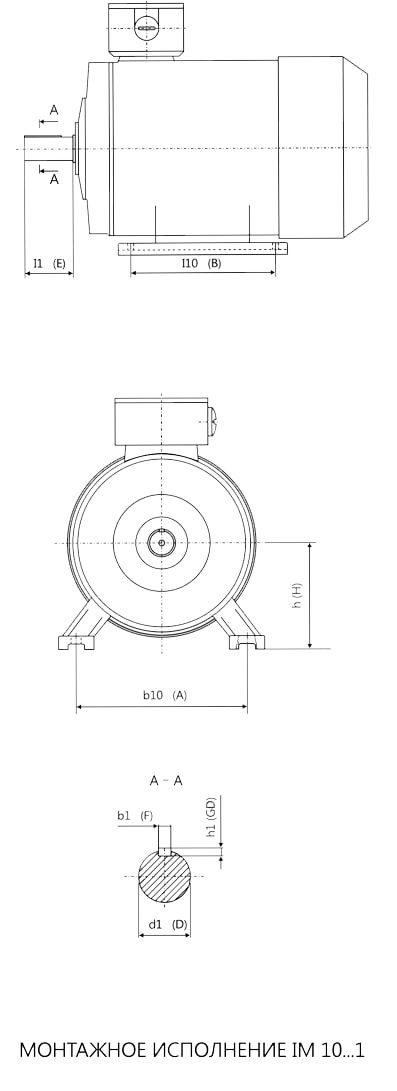

Приєднувальні розміри

Висота осі обертання h - 56 мм

Діаметр вала d1 - 11 мм

Довжина вала L1 - 23 мм

Відстань між кріпильними отворами на лапі L10 - 71мм

Відстань між кріпильними отворами між лапами b10 - 90 мм

Міжосьова відстань між кріпленнями на фланці d20 - 115 мм

Розмір замка на фланці d25 - 95 мм

Висота шпонки h1 - 4 мм

Ширина шпонки b1 - 4 мм
