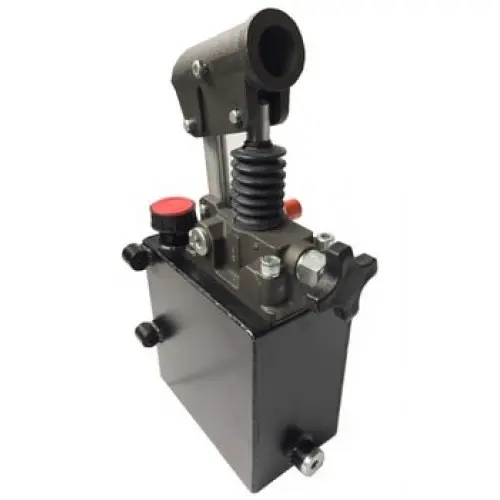

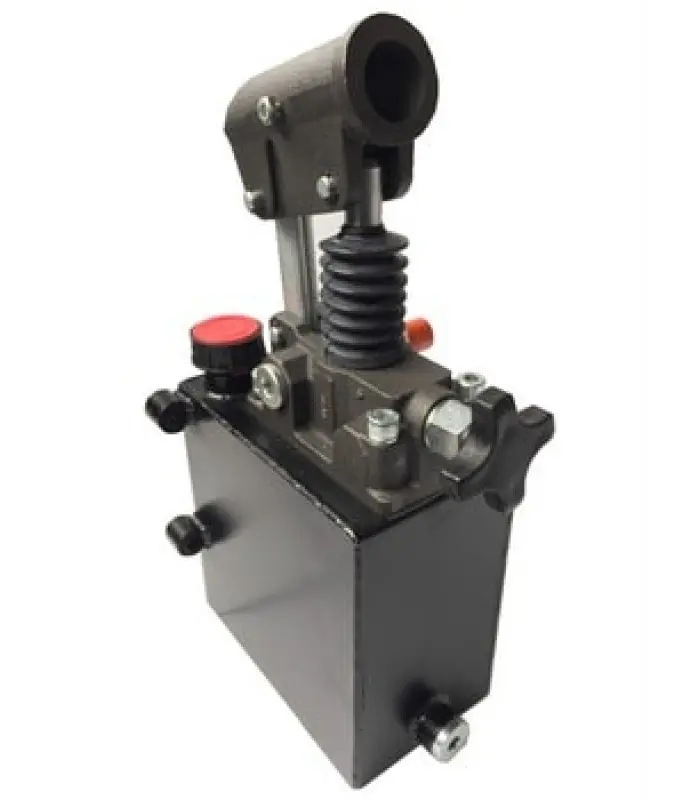

Односторонній ручний насос 45 см³ із запобіжним клапаном

Односторонні ручні насоси надають руху гідроциліндру односторонньої дії в одному напрямку шляхом накачування мастила, приклавши зусилля на рукоять пристрою. В протилежну сторону циліндр засувається під власною масою, але перед цим потрібно відкрити кран, щоб злити гідравлічне мастило.

Конструкція і принцип дії

Конструктивно насоси цієї моделі складаються з корпусу, всередині якого розташований поршень, клапанів всмоктуючого і напірного типу, рукояті для закачування мастила в гідравлічний вузол. Насоси випускаються окремо, до них можна підібрати бак потрібної форми та об'єму.

Робочий об'єм поршневого насоса (продуктивність) дорівнює кількості закачуваної рідини за один повний хід важеля. Насоси з великим робочим об'ємом створюють навпаки менший тиск в системі, в межах 160 - 320 бар (в залежності від моделі). Через необхідність докладання значних зусиль, в реальності добитися максимального тиску в системі, зазначеного виробником в паспорті, практично неможливо. На практиці реальний тиск нижче на 25-30% від заявленого максимального.

Насоси односторонньої дії даного типу оснащуються запобіжним клапаном, який захищає гідравлічну систему від надлишку тиску, що може привести до аварійного простою обладнання. Клапан можна налаштувати вручну на будь-який робочий тиск.

Сфера використання

Односторонні ручні насоси із запобіжним клапаном використовують в якості приводного пристрою в невеликих гідравлічних пресах, підйомниках, промисловому і технологічному обладнанні. Часто такі насоси виступають в ролі дублюючого (аварійного) вузла для можливості завершення технологічного процесу при поломці основного приводу.

Технічні характеристики:

• Максимальний тиск: 160 Бар
• Робочий об'єм: 45 см³
